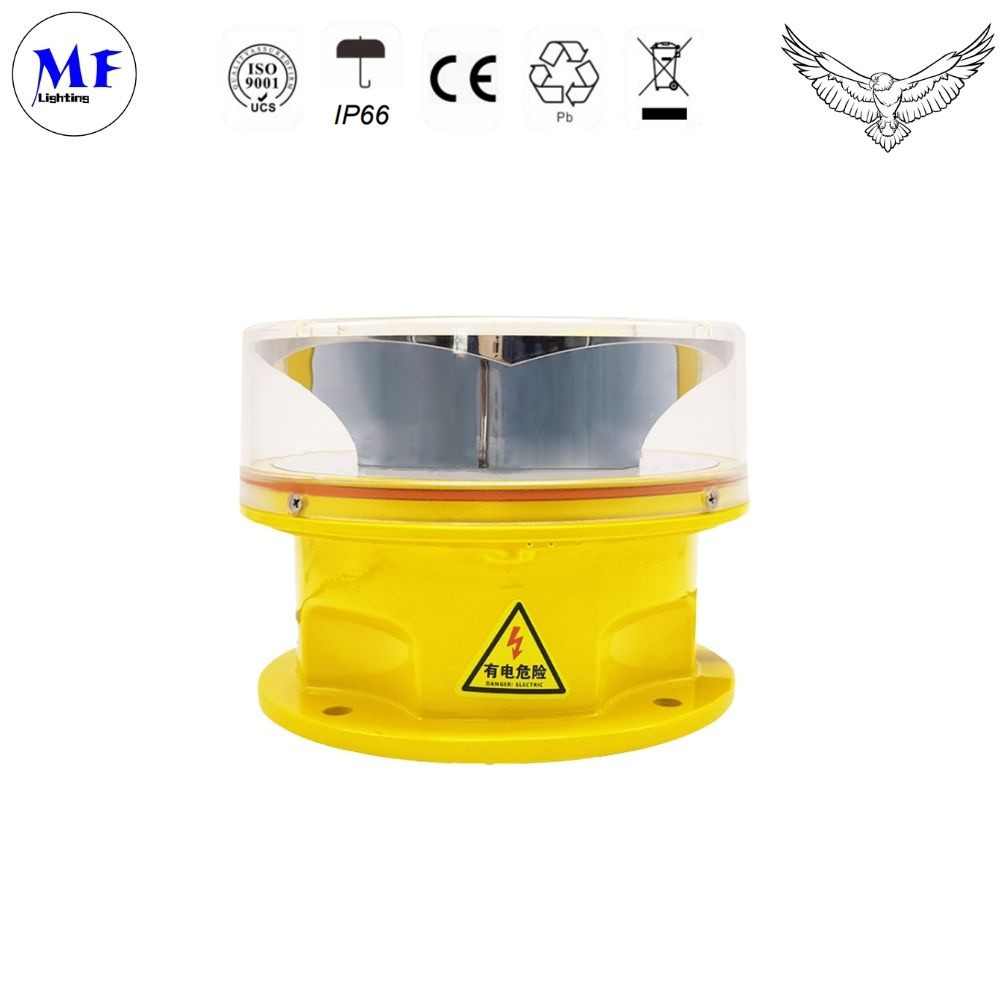

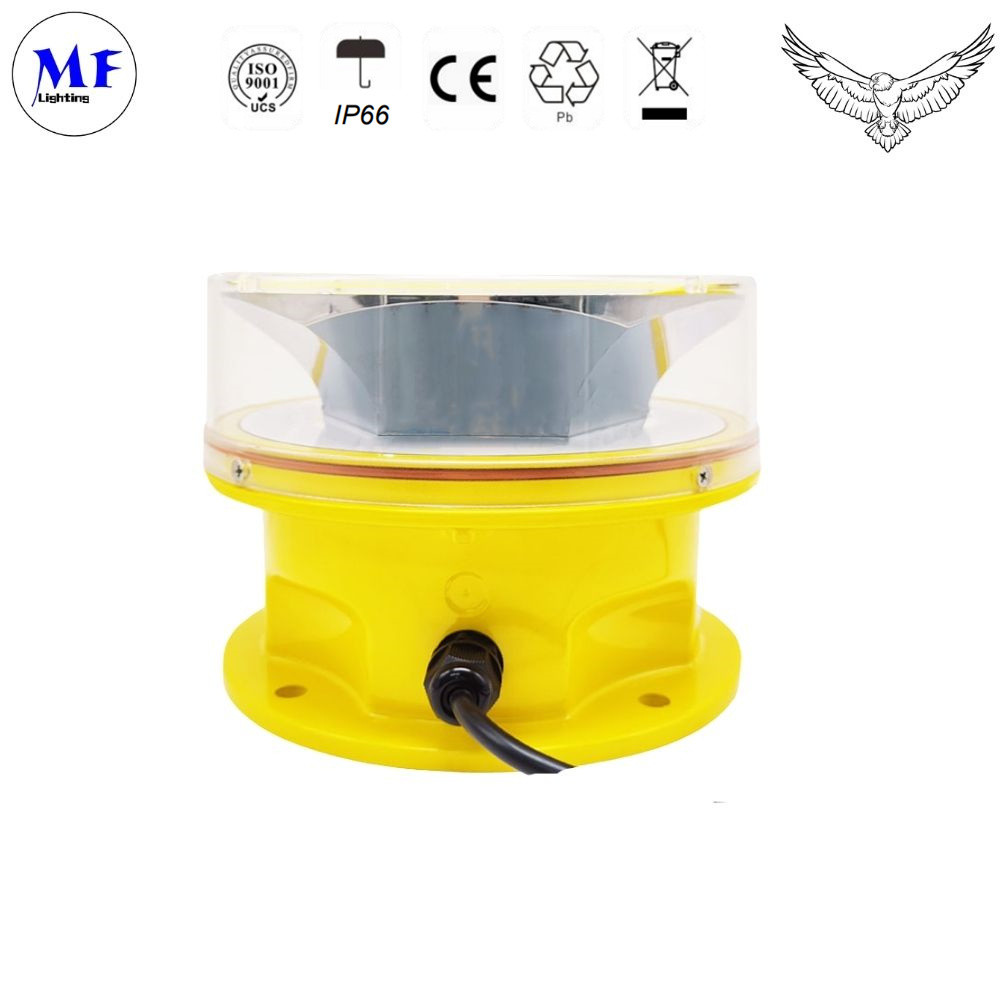

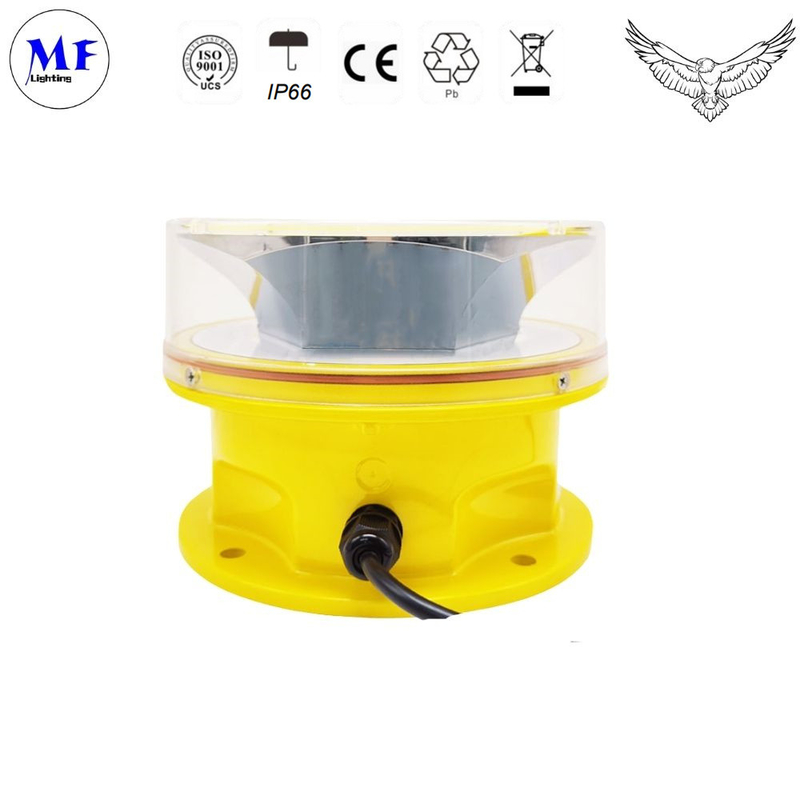

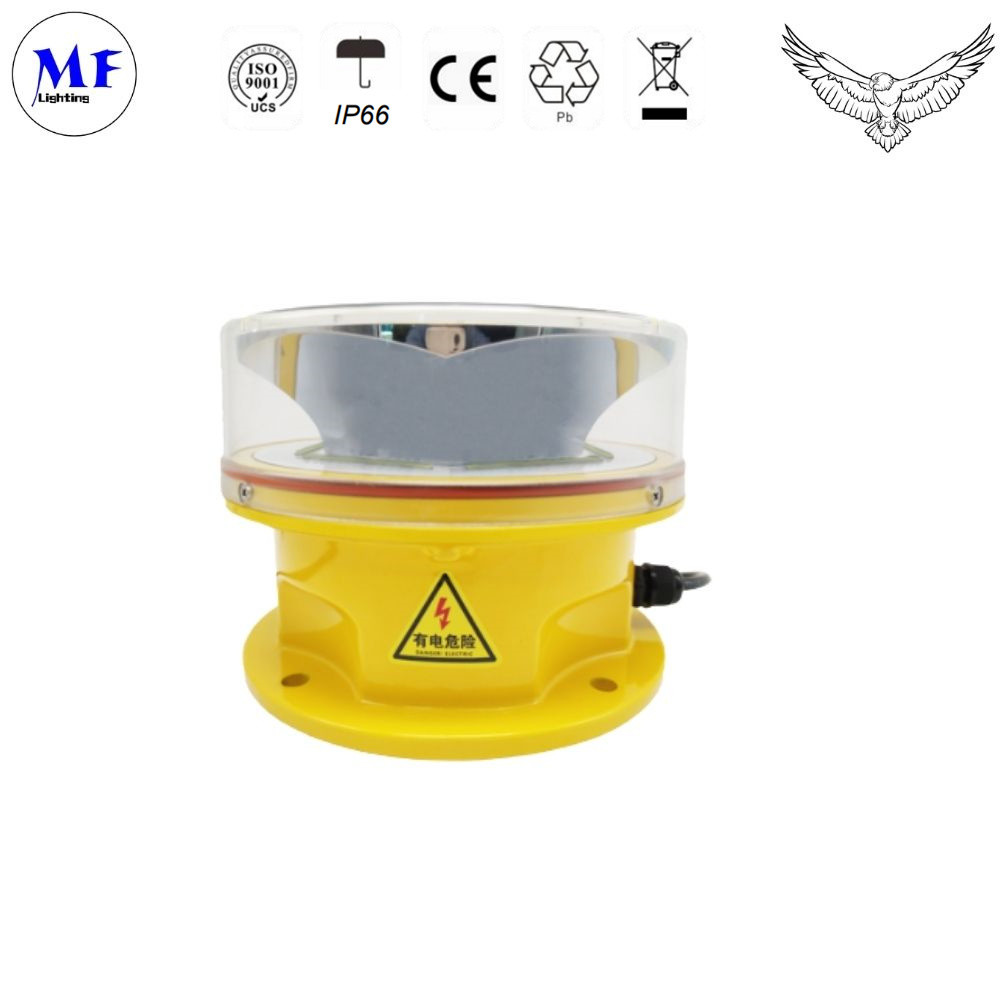

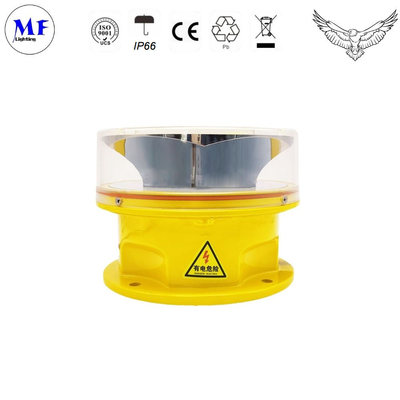

IP66 vermelho ICAO Tipo B L864 Luz de Obstrução de Aviação LED para edifícios altos

Descrição de produto

• O anexo 14 da OACI, volume 1, sétima edição, 2016, quadro 6.3 Médio

  Luz de obstrução de intensidade tipo B
• FAA L-864



  Características

  Eletrodomésticos



  1.CREE LED de intensidade ultra elevada como fonte luminosa de poupança de energia
  consumo e manutenção do que a luz incandescente ou o halógeno
  2. lâmpadaFornecimento de energia em corrente contínua (12V, 24V, 48V) ou AC (110-240VAC)

  - Não.

Físico- Não.

1Reflector de policarbonato de design exclusivo e proteção UV para luz convergente
2Proteção UV Base de cor amarela brilhante revestida em pó para melhorar a visibilidade

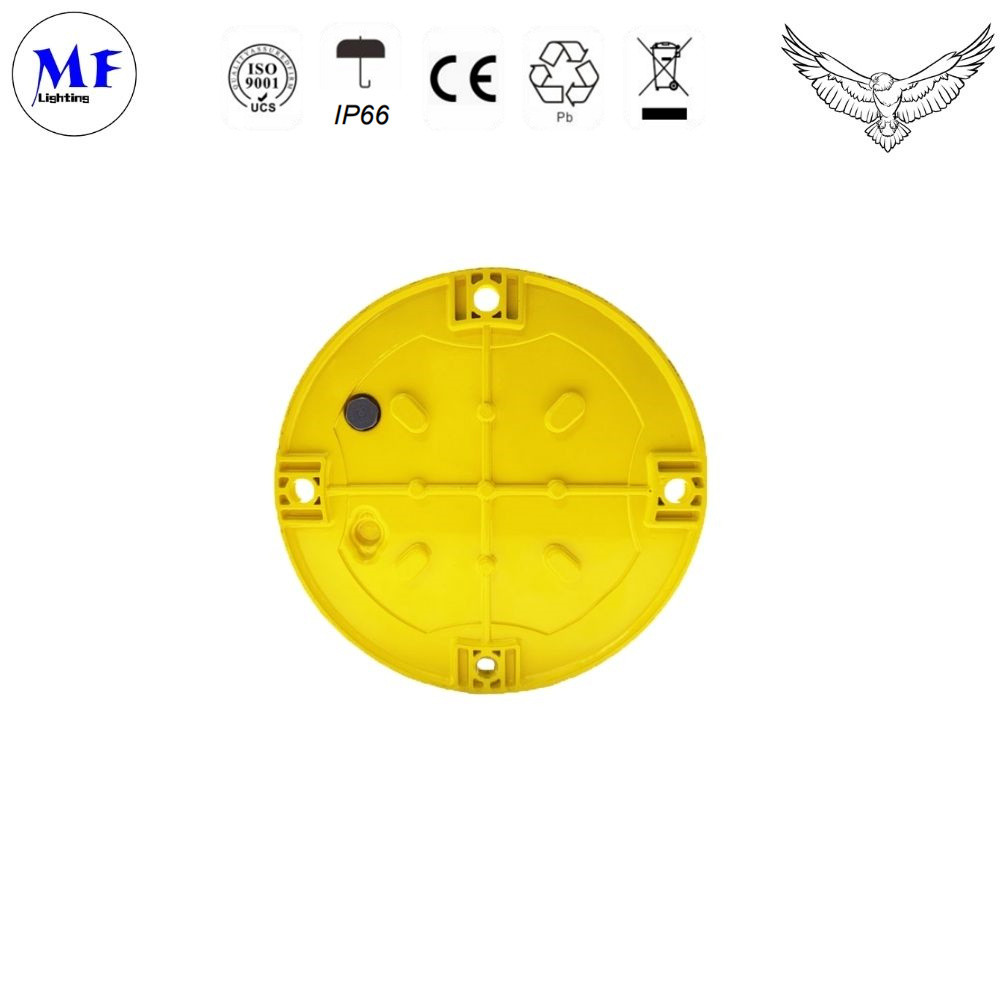

3O material de base é o alumínio de fundição a pressão, que possui forte resistência à corrosão, protecção contra choques e vibrações.
4.Válvula especial instalada sob a base para se certificar de que o ar poderia passar, mas a água é evitado, para que toda a temperatura da luz não será alta

Projeto do sistema- Não.- Não.

1.Celular fotovoltaica integrada para operação dia/noite ((operação de amanhecer a amanhecer)
2Proteção contra ondas e raios

Opcional

1.Contacto seco Saída de alarme para monitorização remota
2.Frequência de piscar ajustável pelo utilizador ((20, 30, 40, 60 piscas/minuto)
3.LED infravermelho para piloto que utilize NVG

Características da luz

- Não.- Não.

Fonte de luz	LED de alta intensidade CREE
Cores disponíveis	Vermelho ((outra cor é opcional)
Intensidade ((cd)	≥ 2000cd
Output horizontal ((grados)	360
Divergência Vertical (grados)	3
Características do flash	20-60 flashes por minuto ((configuração de fábrica: 20fpm)
Modo de operação	Do anoitecer ao amanhecer automaticamente como padrão.
Experiência de Vida LED (horas)	> 100000

Características elétricas- Não.

Tensão de funcionamento	DC ((12V, 24V, 36V, 48V) ou AC ((110-240VAC)
Potência instantânea	40 W
Potência média	3W ((20 fpm)
Ondas de relâmpago	IEC61000-4-5 L- N ± 3kV, IEC61000-4-5 L- PE ± 6kV, IEC61000-4-5 N- PE ± 6kV
Eletrostática	IEC61000-4-2 Descarga de contacto 8 kV
Proteção de circuitos	Integração

- Não.

Características físicas- Não.

Material do corpo	Policarbonato protegido contra os UV
Material de base	Alumínio revestido em pó
Instalação	190*190*θ12
Dimensão ((mm)	229*229*168
Peso ((kg)	2.5
Esperança de vida útil do produto	10 anos e mais

- Não.

Fatores ambientais

Temperatura ambiente ((°C)	-40 ~ 65
Temperatura de armazenamento ((°C)	- 55 ~ 70
Humidade	10%-95%RH ((Sem condensação)
Velocidade do vento	240 km/h
Impermeável	IP66





Conformidade

OACI	Anexo 14, Volume 1, "Desenho e funcionamento do aeródromo" Sexta edição das operações de julho de 2016, quadro 6.3 Luz de obstáculo vermelha de intensidade média do tipo B
FAA	L-864



Opções disponíveis

Taxa de piscar

LED compatível com NVG ((Óculos de Visão Noturna)

Alarme de contacto seco ((NO COM NC))

Sincronização GPS piscando

Comunicação RS485

Pico de dissuasão de aves

Configuração

Modelo	Potência de entrada	Taxa do flash	Cor da lente	Celulas fotovoltaicas	Alarme de contacto seco	Sincronização GPS piscando	Controle
MF-LI-B2	110-240Vac&48dc 12Vdc 24Vdc 36Vdc	Fixa. 20FPM 60FPM 40FPM 30FPM	Vermelho claro	Não	Não há alarme.	Não há sincronização GPS SNYC	Para utilização isolada Utilizado com controlador











Diagrama de fiação









Este LED de intensidade média Tipo B L864 Aviation

Obstáculo Luz de cor vermelha piscando, concebida para marcação

no topo de um obstáculo com mais de 45 metros de altura.

Ultra alta intensidade CREE LED é usado para a fonte de luz

assegurar a longa experiência de vida e um bom desempenho.

Para a convergência da luz, utiliza-se um reflector próprio, que

poderia atingir a intensidade de luz padrão com menos do que o

consumo de energia.
