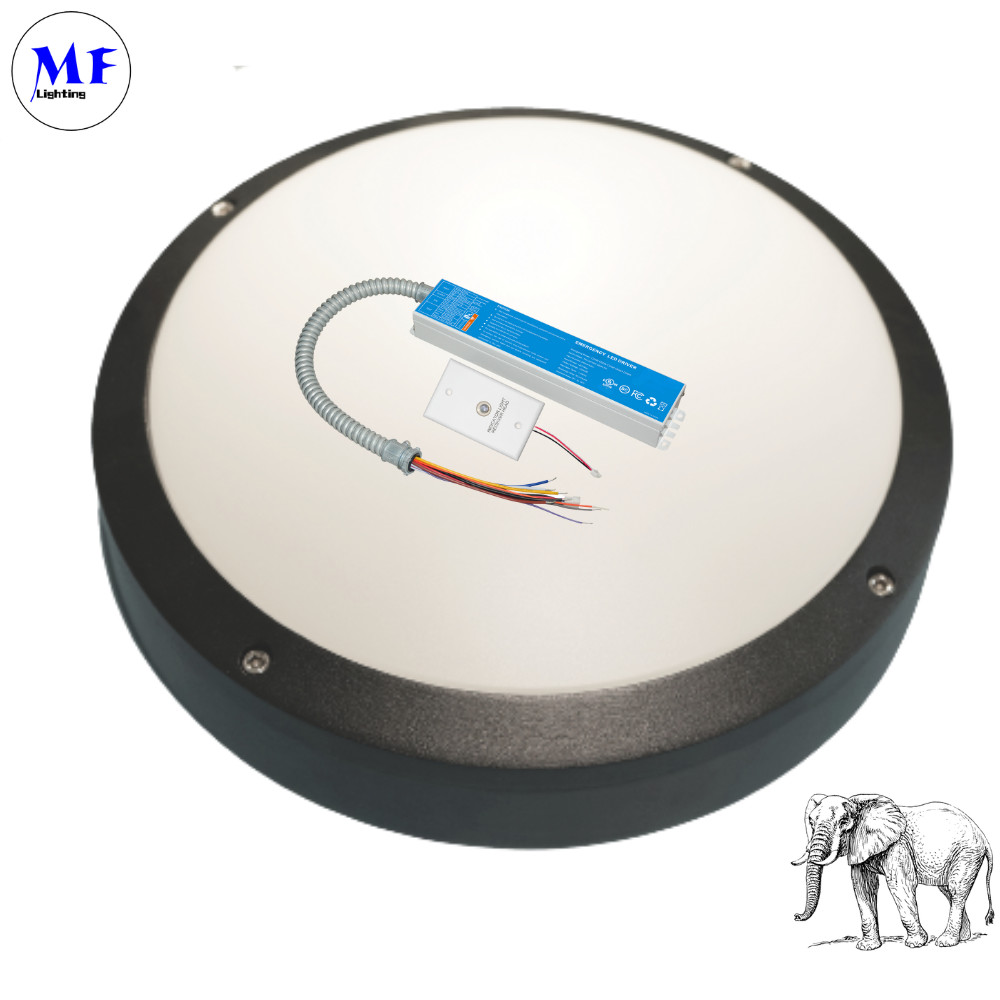

Driver de Emergência LED IP40 15W com Balastro, com Certificação UL para Luz de Teto
descrição do produto
Descrição

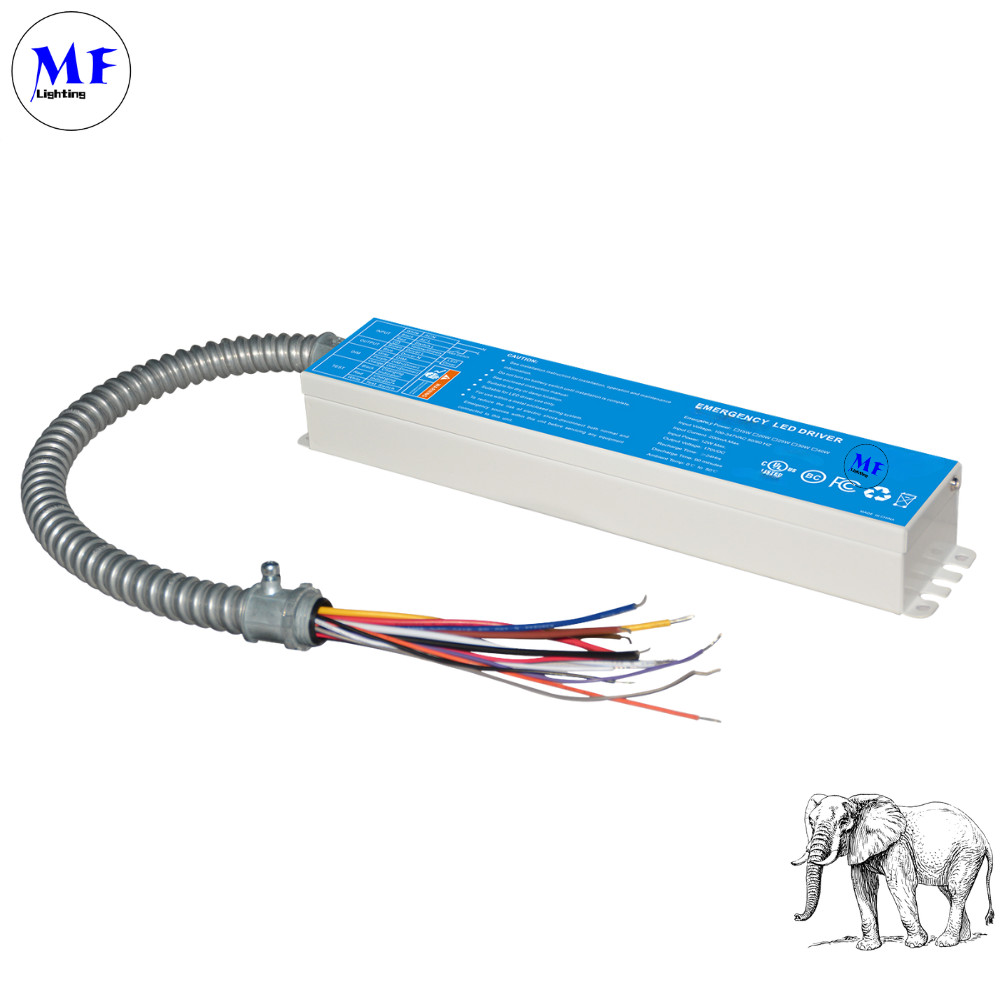

O Driver de Emergência LED MF-EM-xxW-170 é uma solução de energia de backup confiável e versátil, projetada para manter a iluminação durante quedas de energia CA. Em conformidade com os padrões UL924 e CSA C22.2 NO.141, ele fornece energia de emergência variando de 15W a 40W com uma saída CC estável de 170V, alimentada por baterias de íon de lítio de longa duração que fornecem 90 minutos de autonomia. O driver possui uma função de autoteste, realizando testes mensais automáticos de 30 segundos e testes anuais completos de descarga para garantir a confiabilidade do sistema. Ele suporta múltiplas opções de controle, incluindo dimerização 0-10V, dimmers TRIAC e operação baseada em sensor (DC12V/AC120V), tornando-o adaptável para várias configurações de iluminação. Com uma ampla faixa de tensão de entrada (100-347V CA), proteção contra sobretemperatura e uma garantia de 5 anos, ele é construído para durabilidade e segurança. Com design compacto (12,01" × 2,36" × 1,57"), é ideal para aplicações comerciais, industriais e residenciais onde a iluminação de emergência é essencial.
Vantagem:
Conformidade Regulatória
Certificado UL924 & CSA C22.2 NO.141 para EUA/Canadá, garantindo segurança e confiabilidade em aplicações de iluminação de emergência.
Ampla Faixa de Potência
Oferece saída de emergência de 15W-40W com 170V CC, suportando diversas cargas de iluminação para uso comercial/residencial.
Autoteste Inteligente
Realiza automaticamente testes mensais de 30 segundos e testes anuais completos de descarga, detectando proativamente problemas no sistema ou na bateria.
Compatibilidade Multi-Controle
Funciona com dimmers 0-10V, dimmers TRIAC e sensores DC12V/AC120V para integração flexível de iluminação.
Backup de Bateria Robusto
Baterias de íon de lítio fornecem 90 minutos de autonomia com recarga de 24 horas, além de proteção contra sobretemperatura para segurança.
Compacto e Durável
Design que economiza espaço (12,01"×2,36"×1,57") com garantia de 5 anos, construído para desempenho a longo prazo em condições adversas.
Recursos
Listado pela UL para EUA e Canadá
Listado na UL924 e testado na CSA C22.2 NO.141 Instalação em campo ou fábrica
Saída de alta tensão
Baixo consumo de energia em conformidade com a CEC
Potência de saída constante
Autoteste
Bateria: proteção contra sobretemperatura
especificações
Autoteste
| Tensão de Entrada |
100~347Vac,50/60Hz |
| Corrente de Entrada |
200mA máx. |
| Potência de Entrada |
12W máx. |
| Tensão de Saída |
|
| Potência de Emergência |
Li-ion 2500mAh-14.8V |
| Tempo de Recarga |
24 horas |
| Tempo de Descarga |
90 minutos |
| Bateria |
Li-ion 2500mAh-14.8V |
| Garantia |
5 anos |
| Temperatura Ambiente |
32~122 F(0....+50 ºC) |
| Peso |
3,66 lbs (1,4 kg) |
| Grau IP |
IP40 |
AutotesteAutoteste
| OPERAÇÃO (STATUS DO INDICADOR) |
Observações |
| Vermelho contínuo LIGADO |
Sistema OK/CA OK |
| Vermelho piscando (1s ligado, 1s desligado, em ciclo) |
O micro inversor de backup funcionando emModo de emergência |
| Vermelho piscando (0,5s ligado, 0,5s desligado, em ciclo) |
Bateria não detectada, verifique a conexão da bateriaBotão de teste |
| 0S |
|
|
Autotestetamanhos diferentestamanhos diferentes
Autoteste
|
Saída
|
Tensão
Emergência
|
Potência
Bateria
|
Tipo
MF-EM-15W-170
|
|
170Vdc
|
15W
15W
|
Li-ion 2500mAh-14.8V
|
MF-EM-25W-170
|
|
25W
|
Li-ion 4400mAh-14.8V
|
MF-EM-30W-170
|
|
30W
|
Li-ion 5200mAh-14.8V
|
MF-EM-40W-170
|
|
40W
|
Li-ion 5000mAh-18.5V
|
|
Autoteste
Autoteste
Contém um circuito de controle/monitoramento que realizará um teste de descarga de 30 segundos uma vez por mês e um teste de descarga uma vez por ano. Nesse momento, a unidade simula uma falha de energia CA e muda automaticamente para o modo de emergência. Durante os testes de rotina, a unidade monitorará a operação da carga LED, a tensão da bateria e a duração da emergência. Se a unidade detectar algum problema, o indicador piscará rapidamente
Diagrama de fiação
Conexão CA básica
Mostra a fiação fundamental para entrada de energia CA direta (100-347V) no driver de emergência
Inclui conexões neutras (AC-N) e de linha (AC-L) com aterramento adequado
Integração do sistema dimmer 0-10V
Ilustra a conexão com drivers LED dimerizáveis de 0-10V
Detalha a fiação para as linhas de controle dim+ (roxo) e dim- (rosa)
Mantém a funcionalidade de emergência enquanto permite o controle de dimerização
Compatibilidade com dimmer TRIAC
Demonstra a fiação para sistemas de dimerização por corte de fase (TRIAC)
Mostra a conexão adequada dos fios do dimmer quente (preto), carga (vermelho) e neutro (branco)
Inclui requisitos de aterramento para redução de ruído
Configuração de controle do interruptor de parede
Fornece configuração de fiação de controle liga/desliga simples
Mantém a capacidade de operação de emergência
Mostra a fiação correta da perna do interruptor para operação confiável
Integração do sensor DC12V
Detalha a conexão do sensor de baixa tensão (12V CC)
Ilustra a fiação de energia do sensor e a interface de controle de dimerização
Mostra a manutenção da função de iluminação de emergência
Aplicação do sensor AC120V
Cobre a instalação do sensor de tensão de linha
Demonstra a fiação de carga do sensor adequada
Inclui proteção do circuito de operação de emergência
Medida
Aplicação
1. Edifícios comerciais e de escritórios
Cenário: Iluminação de emergência em corredores, escadas e saídas de emergência.
Configuração: Normalmente usa o Diagrama 2 (Interruptor de parede) ou o Diagrama 4 (Interruptor de parede não dimerizável) para controle liga/desliga simples.
Por quê? Garante a conformidade com os regulamentos de segurança (UL924) enquanto mantém a iluminação durante quedas de energia.
2. Lojas de varejo e showrooms
Cenário: Iluminação LED dimerizável para ambiente ajustável.
Configuração: Usa o Diagrama 1 (Dimmer 0-10V) ou o Diagrama 5 (Sensor DC12V) para controle de dimerização suave.
Por quê? Permite o ajuste do brilho, garantindo a funcionalidade da iluminação de emergência.
3. Teatros, hotéis e restaurantes
Cenário: Iluminação ambiente com backup de emergência.
Configuração: Usa o Diagrama 3 (Dimmer TRIAC) para compatibilidade com dimerização por corte de fase.
Por quê? Suporta dimmers de parede tradicionais, fornecendo backup de energia de emergência.
4. Instalações industriais e de armazéns
Cenário: Iluminação de alta baía com operação de emergência.
Configuração: Usa o Diagrama 6 (Sensor AC120V) para iluminação ativada por movimento.
Por quê? Aumenta a eficiência energética com controle por sensor, atendendo aos requisitos de segurança.
5. Residências e casas inteligentes
Cenário: Iluminação de emergência em corredores ou áreas críticas.
Configuração: Usa o Diagrama 2 (Interruptor de parede) ou o Diagrama 5 (Sensor DC12V) para automação.
Por quê? Fornece integração perfeita com sistemas de iluminação doméstica, garantindo a segurança.
